9 純水供應
9．1 一般規定

9．1．1 電子工業潔凈廠房設計中純水供應是重要內容之一。各種電子產品生產工藝對純水水質、水量要求均不相同，在中國電子級水的技術指標中，僅電阻率一項指標——EW-1級水為18MΩ·cm以上，而EW-4級水只為0.5MΩ·cm，相差36倍。在美國試驗與材料協會(ASTM)D5127《電子及半導體工業用純水水質要求》中E-1級、E-4級的電阻率指標也是這樣，并且對各等級純水中離子濃度要求相差更大，如Na離子，E-1級為0．05μg／L，E-1．2級為0．005μg／L、E-3級為5μg／L、E-4級為1000μg／L；E-1級與E-4級相差20000倍。各種電子產品生產用水量的差異也是很大的，一些電子產品組裝廠或電子元件工廠的純水用量在5t／h以下，而TFT-LCD潔凈廠房的純水用量達500～1000t／h。
純水系統的原水水質因各地區、城市的水源不同相差很大，有的城市以河水為水源，即使是河水，其河水的源頭和沿途流經地區的地質、地貌不同，水質也是不同的；有的城市以井水為水源，井的深度不同、地域不同、地質構造不同均會千差萬別，現在不少城市的水源包括河水、湖水、井水等，有的城市各個區、段供水水質也不相同。所以純水系統的選擇，應根據原水水質的不同，差異很大，是否選擇原水預處理，預處理設備的種類、規模都與原水水質有關。因此，電子工業潔凈廠房的純水系統的選擇應根據原水水質和電子產品生產工藝對水質的要求，結合純水系統的產水量以及當時、當?shù)氐募兯O(shè)備、材料供應等情況，綜合進行技術經濟比較確定。首先是技術上的可行、供水水質的可靠，在此前提下，選用建設投資較少、運行費用低或建設投資回收年限較短的技術方案。

9．1．4 電子工業潔凈廠房的潔凈室(區)內，一般不可避免地將會布置有純水支管或接至產品生產設備的純水管道，為了減少污染物的擴散、發生、積聚和易于清潔，純水管道的保溫材料選擇時，應選用不產生污染物的材料，如橡塑保溫材料等，其外表面應平整、光滑，宜外包保護層。

9．2 純水系統

9．2．2 純水的制備、儲存和輸送設備的選型和制造材質的選擇，除了應充分滿足電子產品生產工藝對供水水質、終端水質的要求外，純水的制備、儲存和輸送設備的選型和材質選擇，還應充分考慮下列因素：
1 純水是一種極好的溶劑，為了確保在純水的制備、儲存和輸送過程中純水水質下降最小，必須選擇化學穩定性極好的材料，這些材料在所處的純水中的溶出物最小。各類材料的溶出物多少應以材料的溶出試驗確定，主要包括金屬離子、有機物的溶出。
2 設備內壁光潔度好，若內壁有微小的凹凸，會造成微粒的沉積和微生物的繁殖，導致微粒和細菌兩項指標的不合格。不銹鋼內壁光潔度可達幾微米至幾十微米，內襯PVDF的內壁光潔度可達1μm以下。
3 設備內壁以及接管處應平整、光滑，以防止產生流水的渦流區，避免污染物積聚。
4 設備內不應有“死水區”、“存水彎”等可能形成不流動水的“死角”、“盲點”等，防止水質降低，避免微生物的滋生。
5 純水的儲罐等設備的上部空間，為防止發生滲氣現象等，應充以純氮保護。
6 應設有檢查口、清洗口，以便對設備進行定期檢查、清洗，防止長期運行后，內壁產生沉積物及微生物積聚使水質下降。為此，本條作了純水的制備、儲存和輸送設備，應符合電子產品生產工藝的要求，并應符合規定的三款要求。

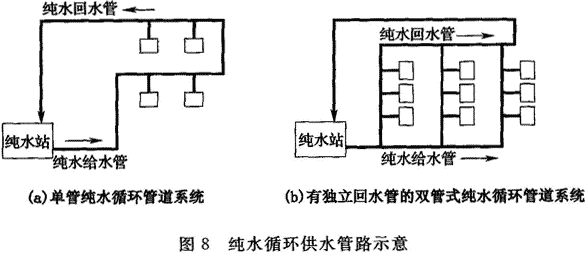

9．2．3 電子工業潔凈廠房的純水系統設計和運行經驗表明，采用純水循環供水方式是確保純水水質的安全、方便和可靠的方法，也是目前各類電子工業潔凈廠房純水系統的實際設置狀況，圖8是單管式循環供水系統和有獨立回水管的雙管式循環供水系統。在集成電路芯片生產等對純水水質要求嚴格的電子產品生產工藝用純水供水系統，目前均采用雙管式循環供水系統。

為了確保電子產品生產所需純水水質，本條作了七款詳細的規定，并且有三款是電子工業潔凈廠房中設有純水系統時，其純水系統的設計、建造時需強制執行的規定。

9．3 管材、閥門和附件

純水系統管道及其閥門和附件的材質的選擇，與前面所述的與純水接觸的設備和純水儲存、輸送設備的要求類似，所以本節要求材料的化學穩定性應好、管道內壁光潔度應好、不得有滲氣現象等。目前，電子工業潔凈廠房中純水系統管道的材質，根據所需純水水質的不同，一般分別采用低碳優質不銹鋼、聚氯乙烯(UPVC、CL-PVC)、聚偏二氟乙烯(PVDF、PVDF-HP)等類型的管材。據了解，在集成電路芯片生產用純水系統中，一般在反滲透裝置(RO)前的管道材質采用C-PVC；而RO裝置之后的純水管道材質一般采用PVDF-HP，循環供水系統的回水管路材質一般采用PVDF。
對于純水系統的閥門、附件的選用，其材質應選擇與管道相同的材質。為防止閥門可能發生滲氣現象，影響純水的水質，所以應選用密封好、結構合理的閥門。根據電子工業潔凈廠房的實際情況，在集成電路芯片生產等對純水水質要求嚴格的電子產品生產工藝用純水系統中，一般采用隔膜閥。
