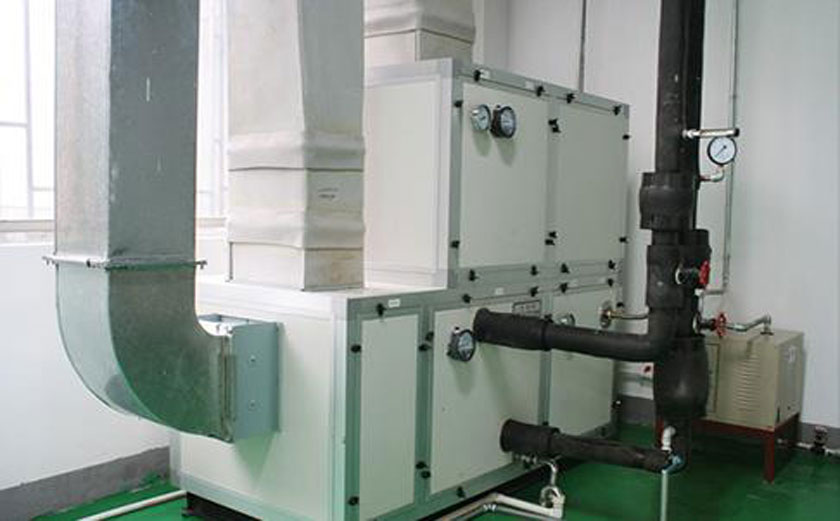

在凈化車間裝修工程中，組合式空調機組自動控制系統的核心是實現空氣處理系統的自動控制和運行，以保證室內的溫度、濕度和清潔度達到規定要求。該系統主要由以下幾部分組成：
溫度傳感器、濕度傳感器和空氣質量傳感器等檢測元件，這些元件可以實時檢測室內的溫度、濕度和空氣質量等環境參數，并將數據反饋給電控柜。
電控柜是整個空調機組的核心，它通過對傳感器反饋數據的分析和處理，控制空調機組的啟停、風速調節、溫濕度控制等功能。電控柜中的微處理器或PLC控制程序?qū)Σ杉臄?shù)據進行比較、計算和判斷，并根據預設的控制程序輸出控制信號，驅動執行機構完成相應的操作。
觸摸屏是人機交互的界面，操作人員可以通過觸摸屏顯示的相關參數和設定值，方便地進行設置和調整。觸摸屏還可以實時顯示當前室內溫度、濕度和空氣質量等信息，以及空調機組的運行狀態和故障信息等。
變頻器主要用于控制空調機組的風機、水泵等電動機的運行。通過調節電動機的轉速，可以實現風量、水流量等參數的自動調節，以達到節能和降低噪音的目的。
潔凈車間中常用系統控制簡介(自控)：
一、外氣空調箱MAU之控制
(1)由空調箱出口風管上之露點溫度傳送器，控制空調箱之冷卻盤管冷凍水流量，當送風露點高于設定值時，增加冷卻盤管冷凍水控制閥開度，加濕器不動作。由空調箱入口外氣露點溫度傳送器，控制空調箱之加濕泵，當露點高于設定值時，加濕泵啟動。
(2)由空調箱出口風管上之溫度傳送器，控制空調箱之再熱盤管加熱量。當送風溫度低于設定值時，增加再熱盤管冷凍水控制閥開度。
(3)由空調箱加熱盤管出口焓值傳送器，控制空調箱之加熱盤管加熱量。當送風焓值低于設定值時，增加加熱盤管熱水控制閥開度。
(4)由送風主風管上之壓力傳送器，控制風扇變頻器轉速，以維持風管內定壓。及當風扇起動10s后，無壓力被感測到，則風機跳脫運轉。
(5)空調箱之初、中級及HEPA過濾網，分別設置壓差指示器供維修人員判斷清理濾網。
二、無塵室運轉模式
(1)以無塵室內之溫度傳送器控制RCU+FCU盤管的冷凍水閥開度，維持室內恒溫。
(2)以廢氣排氣風管之差壓傳送器控制排氣風機之變頻轉速，維持排氣系統負壓。
(3)以無塵室內之差壓傳送器控制外氣風管之控制風門，調整外氣量，維持室內相對正壓。
(4)由送風主風管上之壓力傳送器，控制MAU風機變頻器轉速，以維持風管內定壓。
此外，為了確保凈化車間的空氣質量，該系統還配備了空氣過濾器等設備?？諝膺^濾器可以過濾掉空氣中的塵埃、細菌等污染物，并保證送入室內的空氣潔凈度達到要求。
